石雕牌坊的構造技術措施探究

發布時間：2013-11-21 08:00:17 閱讀：6985

石牌坊的構造技術措施探究

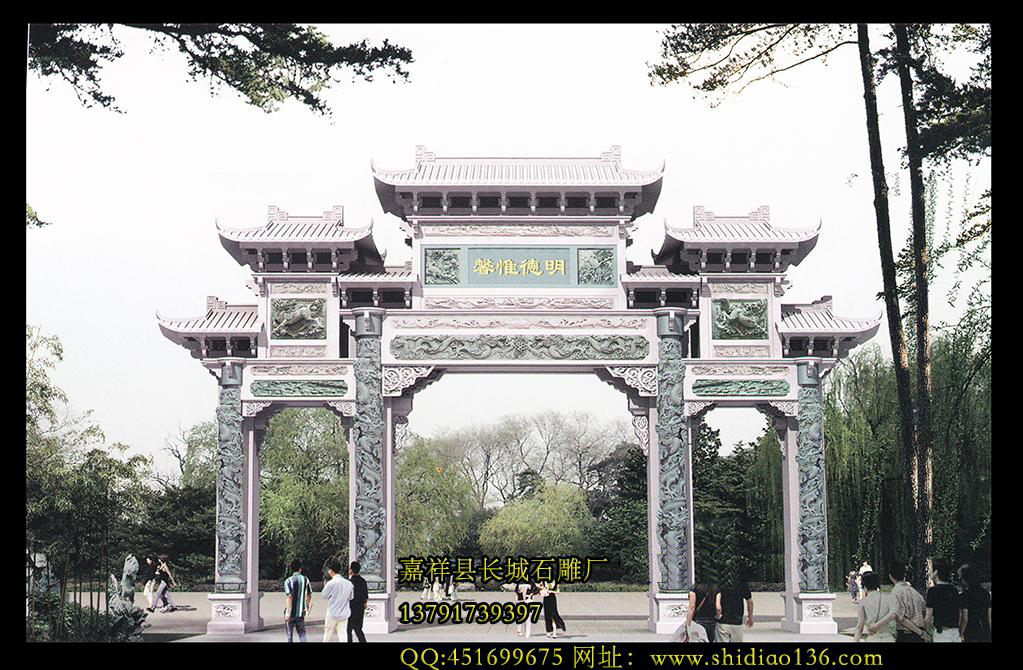

產品名字：石雕牌坊

牌坊樣式：三門七樓復雜型

產品工藝：造型雄偉，工藝精美

產品石材：芝麻灰花崗巖，輝綠巖（也叫做綠色青石，或者碼頭青）

在石牌坊中斗拱的傳遞荷載的結構功能已基本削弱，主要起裝飾作用。

繁復華麗的“如意斗拱”，其制作、石雕斗拱較之木材質難度很高，常人無法想象。石雕牌坊斗拱后期簡化為“偷心棋板”，減少了接縫，整體雕刻，增加了堅固度。承托石雕牌坊斗拱的中額杭截面形態也進行了演變，增加了坐斗進深，擴大了承受面積。石牌坊斗拱的遺存為人們了解《營造法式》留下實證。

石雕牌坊也叫做石雕牌樓

石雕牌坊雀替，中國傳統古建筑特色構件之一，置于建筑的橫材(梁、朽)與豎材(柱)相交處，長度一般為1/4面闊，宋代稱為掉幕。雀替作用是縮短梁妨的凈跨度，減少梁與柱相接處的向下剪力，從而增強梁杭的荷載力，像現代的牛腿作用一樣防止橫豎構件間傾斜。在牌坊建筑的發展過程中，牌坊柱頂兩側的雀替由柱整體伸出改變?yōu)閱尾迳先サ模诮Y(jié)構上，從原來的加大額坊的受剪承載力，縮短額杭的跨度的結構構造作用，逐漸轉化為雀替的裝飾性作用。

雀替原初的結構作用就大打折扣。雀替也同斗拱構件一樣，由最初的力學結構構件演變發展為美學裝飾功能多于結構功能的裝飾構件。

古代的石牌坊石材構造技術措施探析

中國古代建筑多以土、木、石、磚、瓦為主要修建建筑材料，構件的主要結合方法多為樺卯結合，以模數制為尺度進行建造，石雕牌坊以師徒傳承關系維系技術與工藝的發展。經過幾千年的演變、發展，長期的建筑實踐，中國石雕牌坊逐步形成了獨特的體系和風格，積累了豐富的技術工藝經驗。在材料的合理選用、結構方式確定、節點及細部處理、構件加工操作、施工安裝等方面都有其完整的方法和技藝。

為使石活更為牢固，可使用鐵件加固、灌漿加固等方法。《河工器具圖說》卷四記載:“河工成規，凡問壩成石例在對縫處用鐵錠，轉角處用鐵銷，橫接用鐵銅，均鑿眼安穩以資聯絡。根據石材質地的精粗分別考慮用法，加工方法也隨之有所不同。從石作制作到安裝，大體分為:做糙、做細、占斧、蝙光、對縫安裝、灌漿、擺滾子(木滾子)叫號、拽運抬石、灌漿等八道工序。前面四項屬于加工制作，后面四項屬于安裝和現場搬運。牌樓石雕

構造技術措施:

石雕牌坊斗拱石活安裝，分件本身有的做樵卯，有的落槽或采梗。一般平放的石件，對縫安砌，石縫不做樺卯;安裝的上、下頭必須加樺頭，以便與壓面襯腳的石件加強連接，防止走閃錯位，和木構件的連接方法基木相似。在設計時，

必須把應加出樺的長度一并考慮進去。石件出樺辦法，一般是按構件本身高度或見方邊長的1/10定長;樺頭做成乳頭形，直徑按樺長的兩倍，即所謂的“饅頭樣”。例如臺明四角的角柱，須彌座四角螃頭(龍頭)下的角柱、入角間都是按照這種規矩。臺基上面的勾欄望柱安在臺基邊緣，為了防止前后傾斜，柱腳下樺則按柱子本身見方邊長的30%定長，柱身兩肋鑿有卯眼，和欄板兩頭的出樺相接，欄板下樺按本身高度20%定長，與柱子下樺都插入地袱上面的卯眼，使之連結一起。這部分石件安裝，主要是利用石材本身的自重，加上樺卯的連結作用。

石雕牌坊安裝工程，不論新舊活路，使用哪一種石料，主要工序是對縫安砌，在安砌過程中要穩拿穩放，對縫嚴實。又不平穩處需用鐵片墊穩，叫做墊山，然后灌漿，用油灰或水灰勾抿表面的石縫子，以免跑漿。漿要灌足灌嚴，基本沿用傳統辦法。拆卸歸安舊青砂石、豆渣石，另有改截刷面，占斧幾道工序，則屬于利用舊料二次加工做法。安裝歸攏辦法和新活一樣。對于漢白玉、青白石大件的“安請”、“升高”、“歸位”，又是從施工安全角度提示注意的一種專門用語。公園石牌坊

安裝石雕牌坊使用的膠結材料、粘補石料的藥劑配方(工匠成為焊藥)都是具有實踐意義的效驗乘法。安砌石活與砌磚方法略有不同，主要是用灌漿辦

法，由身里使用灰漿灌注，使層間縫隙飽滿嚴實，石材粘結成一體，牢固且不易活動，表面石縫再用水灰或油灰勾抿(油灰加桐油，水灰不加桐油)。

規定僅在石料底一面灌漿，四周縫不灌(夾桿、鑲桿石則四周縫灌漿，根底、上頭不灌)。漿料成份以白灰為主，加少量的江米(糯米)、白磯，取其粘性。青白石與旱白石用的成份高;每平方尺使用白灰，江米，白磯;青沙、

豆渣石灌漿料配比例減1 /3 0

粘補石雕牌坊石料的焊藥。粘補用的每平方營造寸用:黃蠟與蕓香配合而成，用木炭化蠟，粘接好了用白布包裹，防止脫落，主要是對石料有缺棱短角的，用藥粘接起來。補石配藥是對石料表面有缺陷砂眼的，用藥加以填補，一般用于青石、漢白玉石細活，每平方營造寸用白臘，黃臘，蕓香，石面若干配合成，稠度較大，干后不致收縮。后面隨石色，做好后不露痕跡。這種粘補

辦法可以彌補石活的缺陷(天然的或施工不慎造成的)，粘結好了能保持多年不脫落。勾抿石縫的油灰:縫子深五分，每長丈使用白灰20庫平斤，桐油5庫平斤(占白灰重量的1l4);水灰，即一般的白灰漿，用于此等做法。和油灰要經過搗固勻?qū)崳３诌m宜稠度，才不致脫落。石活要求保固年限長，這種做法從實例觀察有一定的成效。村莊石牌坊，風景區石雕牌坊，寺院山門石牌坊
